Webarten und Perfekte Bindungen für Filter und Siebe

Bei Bindungs- oder Webarten für Metalldrahtgewebe ist die Verkreuzung von Kett- und Schussfäden für den Zusammenhalt des Gewebes ausschlaggebend.

So erhält das Gewebe seine charakteristische Struktur und Leistungsstärke. Über Jahrhunderte der Webereigeschichte haben sich einige grundsätzliche Bindungsarten als die bestmöglichen und geeignetsten herausgestellt.

Wir sprechen hier von den Klassikern der Leinen-, Köper- und Atlasbindung, welche als Grundlage für unsere wichtigsten Webarten fungieren.

Glatte oder Leinenbindung (L)

ursprünglichste Webart
Längsfäden (Kette) und Querfäden (Schuss) miteinander verwoben

Ihr Vorteil:

exakte Maschenöffnungen

Köperbindung (K)

Standardausführung mit je zwei Kettendrähten paarweise vom Schussdraht umwebt
nachfolgende Versetzung um jeweils einen Draht
Maschenform rautenförmig
Gewebebild im Diagonalmuster (Grat)

Ihr Vorteil:

viele Variationsmöglichkeiten
mittels modernster Webtechnologie gute Bindungsstabilität

Diese Webart findet Anwendung bei dickem Draht, der im Verhältnis zur Maschenweite und einzeln verwebt (hier paarweise!), Verformungen beim Webprozess hervorruft.

Spitz- oder Wechselköper

Fischgrat - Webart
Einsatz in der Filtertechnik
kaum messbare Maschenveränderung im Bereich des Zickzack-Wechsels

Ihr Vorteil:

hochpräzise Fertigungstechnik
für einen genauen Geradeauslauf der Gewebebahnen ohne vorheriges mechanisches Recken oder Strecken

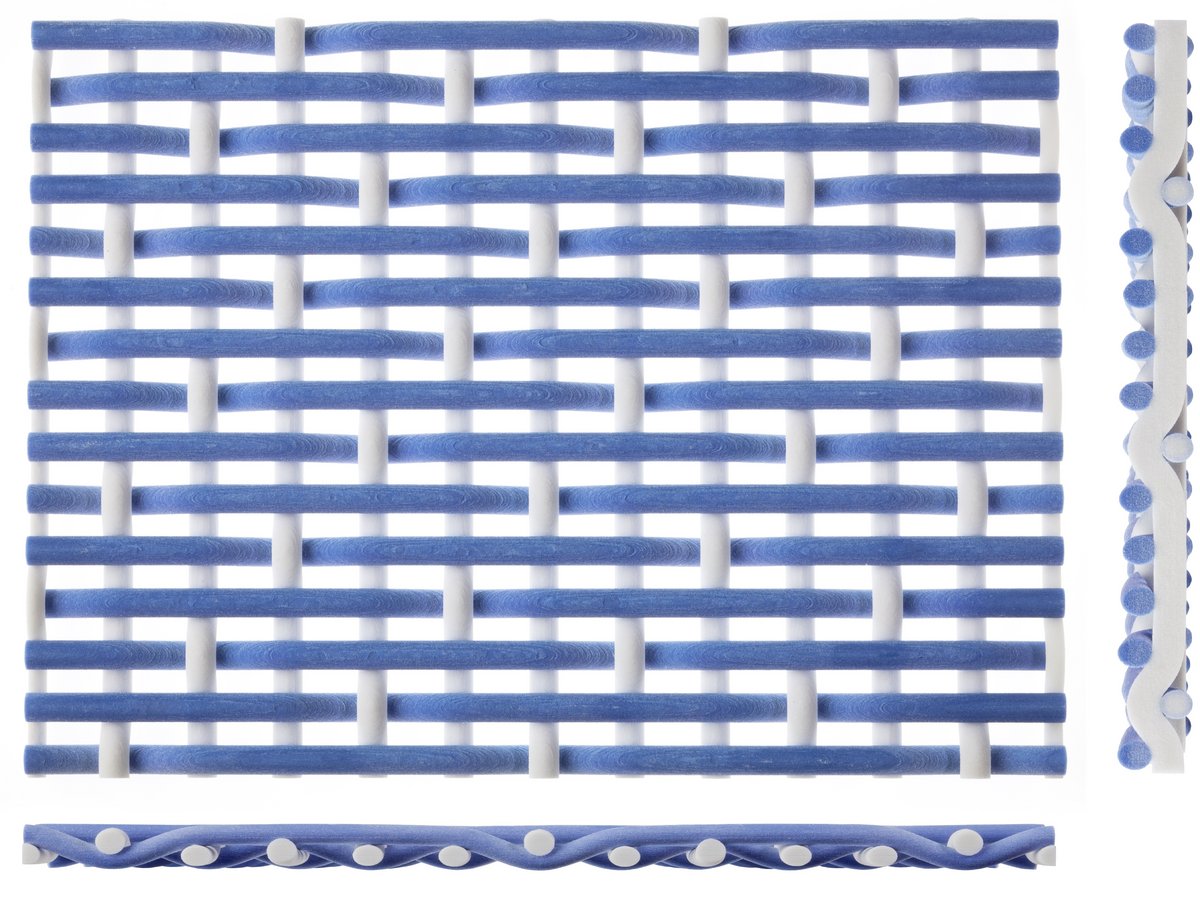

Fünfschaftköper (Atlasbindung)

jeder fünfte Kettdraht wird vom Schuss eingebunden
länglich geformte Rechteckmaschen
besonders glatte Oberfläche (Satineffekt)

Ihr Vorteil:

hohe Durchflussrate mit hoher mechanischer Qualität
sehr gute Entwässerungsleistung auf der offenen Filterunterseite

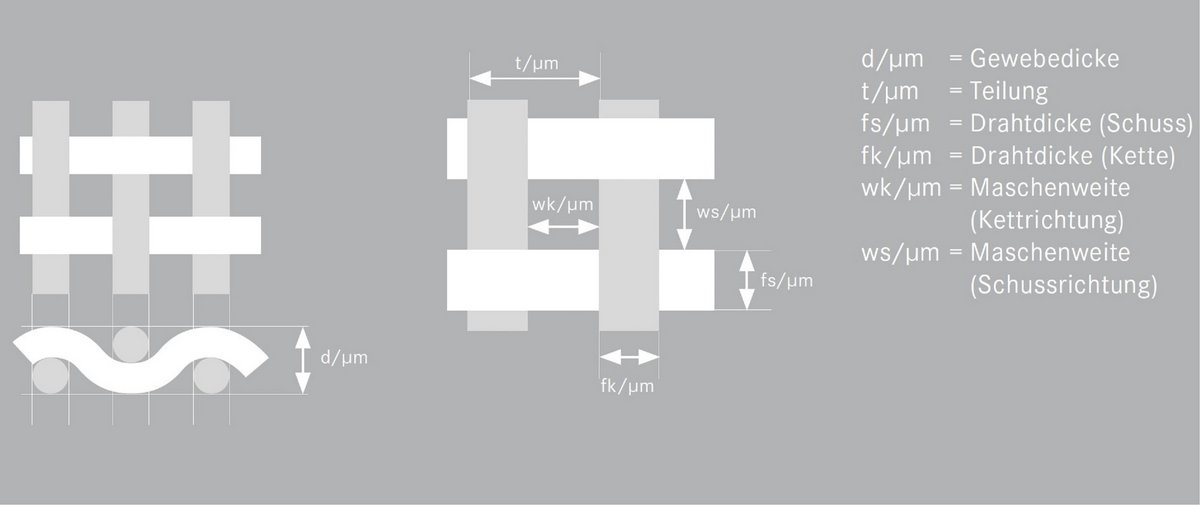

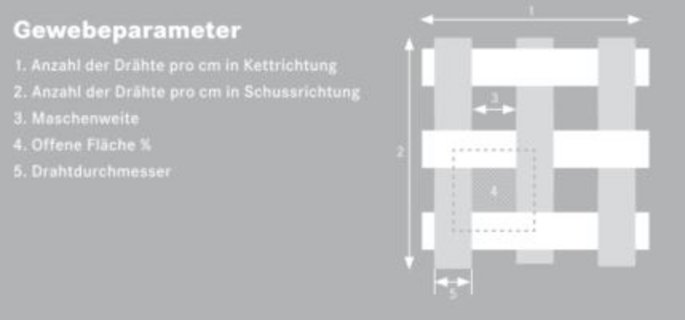

Gewebeparameter

Gewebe besteht aus Maschen, die in hohem Maße den Charakter und die Leistungsfähigkeit eines Gewebes bestimmt. So kann eine einzige Masche so groß wie ein Quadratzentimeter sein. Auf diesen einzigen Quadratzentimeter Metalldrahtgewebe können bis zu 64.000 Maschen kommen! Die Gewebeparameter ermöglicht damit die hohe Effizienz nach Definition und Beschaffenheit je nach Anwendung in der Sieb- oder Filtrationstechnik.

Wir beraten Sie gern hierzu!
